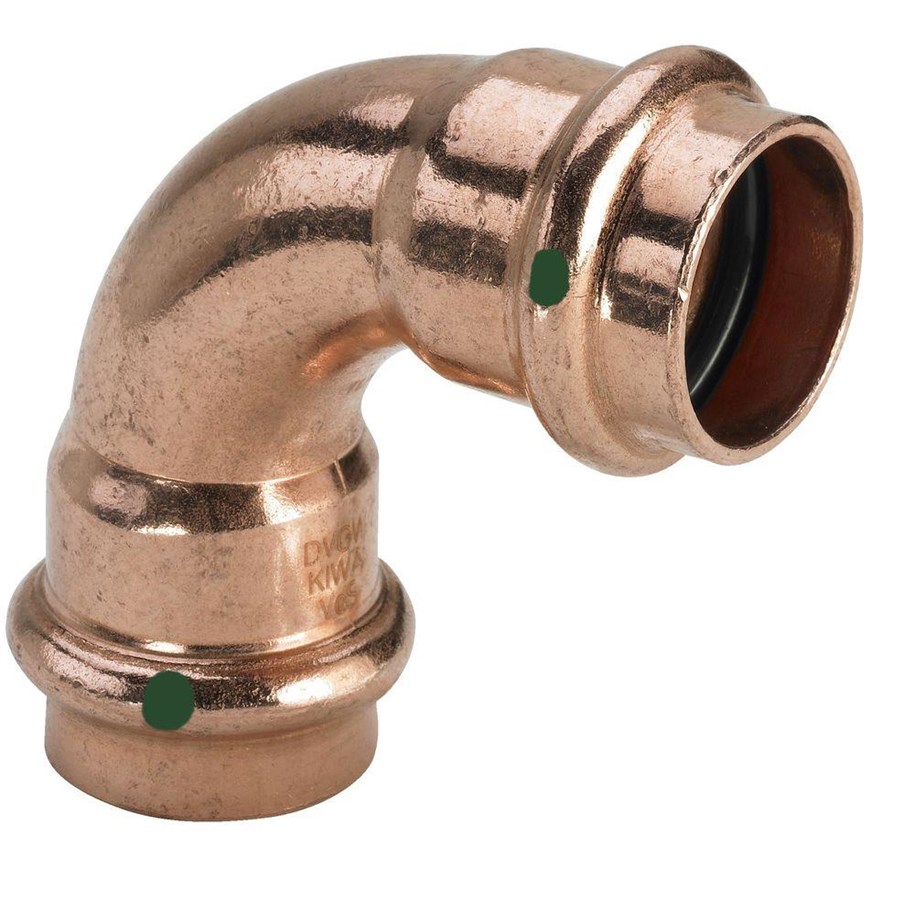

Viega Profipress bend 90° 12 Copper/bright 291488
Pressverbindungssystem mit Pressverbindern aus Kupfer und Rotguss, geprüft gemäß DVGW-Arbeitsblatt W 534 mit DVGW-Prüfsiegel und Rohren aus Kupfer gemäß EN 1057 in Übereinstimmung mit dem DVGW-Arbeitsblatt GW 392. Geeignet für Trinkwasserinstallationen gemäß DIN 1988. Für dimensionsstabile verdeckte und Vorwandinstallationen von Sammel- und Steigleitungen im Viega-Komponentensystem. Pressverbinder Alle Größen mit SC-Contur - Verbindungen, die ungedrückt bleiben, werden sichtbar, wenn das System gefüllt ist. Der SC-Contur ist zertifiziert und erfüllt die Anforderungen des DVGW-Arbeitsblatts W 534, Punkt 12.14, Verbindungen mit Zwangsleckage. Bei Dichtheitsprüfungen mit Wasser garantiert Viega die Identifizierung ungedrückter Verbindungen im Druckbereich von 0,1 MPa bis 0,65 MPa; bei einer trockenen Dichtheitsprüfung mit Druckluft oder Edelgasen von 22 hPa bis zu einem Druck von maximal 0,3 MPa.MarkingGreen dot on the press connectionSealing elementsEPDM (Ethylen-Propylen-Dien-Monomer-Kautschuk), schwarz bis zu einer Temperatur von 110 °C
Eignung des Produkts. Viega Profipress 90°-Bogen 12 Kupfer/blank, 291488 Produktbeschreibung: Pressfitting-System mit Pressfittings aus Kupfer und Rotguss, zugelassen gemäß DVGW-Arbeitsblatt W 534 mit DVGW-Zulassung und Kupferrohren nach DIN EN 1057, gemäß DVGW-Arbeitsblatt W 392. Geeignet für Trinkwasserinstallationen nach DIN 1988. Für stabile Aufputz- und Unterputzinstallationen von Verteiler- und Steigleitungen im Viega Komplettsystem.PressfittingsAlle Größen verfügen über SC-Contur – Fittings, die bei der Installation nicht verpresst wurden, werden beim Befüllen des Systems deutlich sichtbar. SC-Contur ist zertifiziert und erfüllt die Anforderungen des DVGW-Arbeitsblatts W 534, Abschnitt 12.14; garantierte Dichtheit bei nicht gepressten Fittings.
Bei Wasserdichtheitsprüfungen kann Viega nicht verpresste Fittings im Druckbereich von 0,1 MPa bis 0,65 MPa erkennen; bei Trockendichtheitsprüfungen mit Druckluft oder Inertgasen im Bereich von 22 hPa bis 0,3 MPa. Kennzeichnung: Grüner Punkt auf der Pressverbindung. Dichtungen: EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, bis 110 °C; nicht beständig gegen Kohlenwasserstofflösungsmittel, chlorierte Kohlenwasserstoffe, Terpentin oder Benzin. Abmessungen/WerkstoffeStandardgrößen: d12, 15, 18, 22, 28, 35, 42 und 54 aus Kupfer.XL-Größen: d64 aus Kupfer.XL-Größen: d76,1, d88,9, d108,0 aus Rotguss. Pressfitting mit Gewindeanschluss aus Rotguss: d12–54 und 76,1–108,0. Pressfitting mit Gewindeanschluss aus Kupfer: d64. Anwendungsbereiche: Trinkwasser Heizungs-/Heizkörperanschlüsse Regenwasser Druckluft, Inertgase Kühlwasserleitungen Industrie Anlagenbau Spezielle Anwendungen mit werkseitiger EPDM-Dichtung: - Stationäre Sprinkler-Feuerlöschanlagen - mit VdS-Zertifikat G 4980009 für die Größen DN20–DN50 in Verbindung mit Kupferrohren nach DIN EN 1057 R290 (hart) – Solarthermische Anlagen mit Flachkollektoren/Vakuum-Solarkollektoren – Fernwärme- und Niederdruckdampfsysteme Bei Verwendung für andere als die beschriebenen Anwendungen wenden Sie sich bitte an das Viega Service Center, um die Eignung des Produkts zu klären.
Merkmale
Lieferumfang
