Schneider Electric Zelio control relay for 3-phase detection of phase-loss and

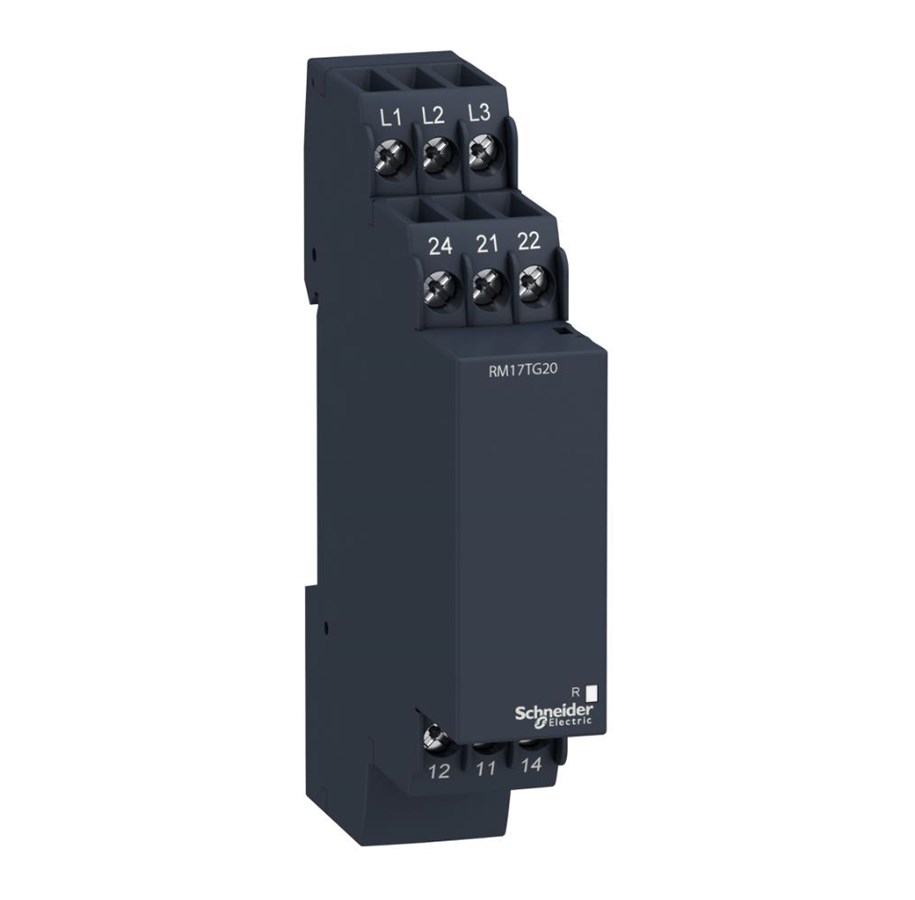

Zelio RM17 ist eine kompakte Serie von Steuerrelais, die einfach auf einer DIN-Schiene montiert werden kann. Die Relais sind für einphasige oder dreiphasige Anwendungen erhältlich und können die Spannung, den Strom, den Phasenverlust, die Phasenfolge und die Asymmetrie zwischen den Phasen messen. Mit einer Breite von nur 17,5 mm nehmen sie nur sehr wenig Platz auf der DIN-Schiene ein und passen auch hinter die Abdeckung eines Standardpanels. RM17TG20 ist ein einfaches Steuerrelais für Phasenausfall und Phasensequenz in dreiphasigen Anwendungen. Die 3 Phasen sind an den Versorgungsanschlüssen L1, L2 und L3 oben am Relais montiert und die Ausgangskontakte befinden sich unten. Der Ausgang wird sofort aktiviert, wenn alle 3 Phasen vorhanden sind und in der richtigen Reihenfolge montiert sind. Das Steuerrelais hat 2 C/O-Ausgangskontakte und die maximale Last beträgt 5A.RE17TG20 wird über die Messanschlüsse oben selbst gespeist und kann mit einer Versorgungsspannung von 208 bis 440 VAC verwendet werden.Das Relais kann mit sowohl mit einer Frequenz von50Hz als auch60Hz betrieben werden.Eine gelbe LED an der Vorderseite des Relais zeigt den Status des Relaisausgangs an.
Merkmale
Energie
Gewicht und Abmessungen
Betriebsbedingungen
Technische Details
