Waren-Nr.: 2768436

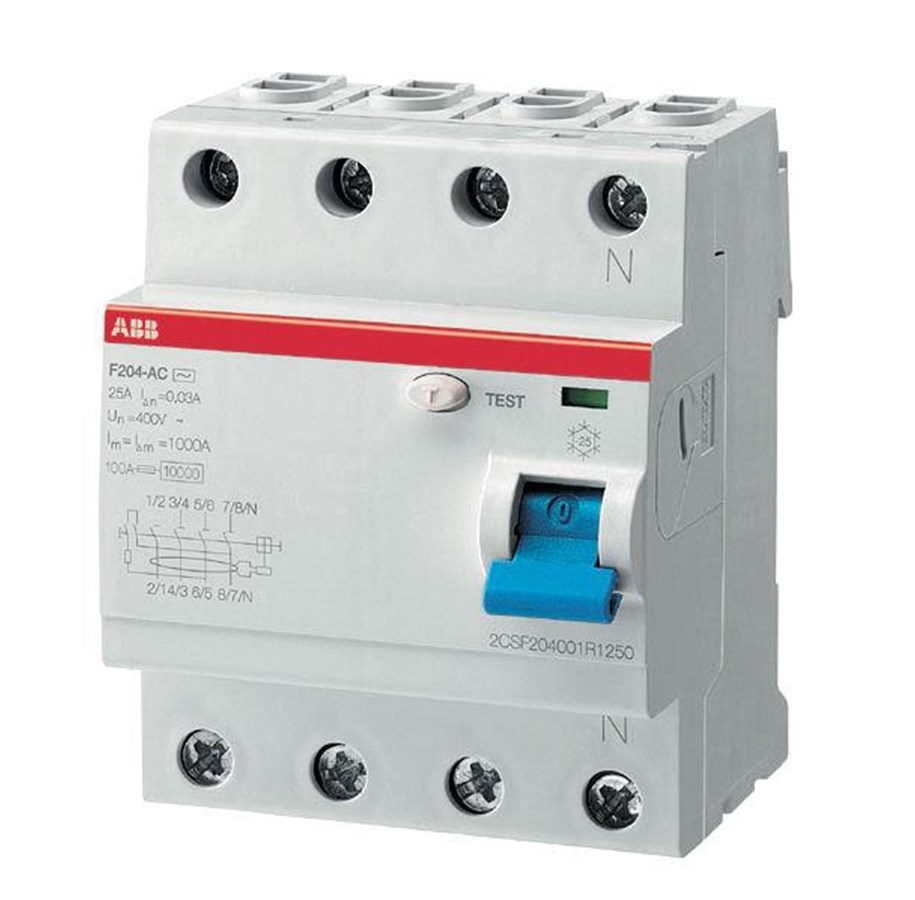

ABB F204 a-40/0.03 Fehlerstrom-Schutzschalter

Fehlerstrom-Schutzschalter (RCCBs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Die Fehlerstrom-Schutzschalter der Baureihe F200 gewährleisten Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit IΔn ≤ 300 mA). Sie erfüllen die Produktnormen IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) und für F200 A bis 100 A UL 1053. Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den F200 fit für den weltweiten Einsatz.

Lesen Sie mehr
36,53 € 30,44 € exkl. MwSt.
Günstigste Versandoption 5,99 €
Verfügbar - 3-5 Werktage Lieferzeit

Technische Daten

  • Normen:
    IEC/EN 61008
    UL 1053
  • Fehlerstromart:
    Typ A
  • Bemessungsspannung (Ur):
    230/400 V
  • Bemessungsbetriebsspannung:
    230 / 400 V AC
  • Bemessungsisolationsspannung (Ui):
    500 V
  • Bemessungsstoßspannungsfestigkeit (Uimp):
    4 kV
  • Eingangsspannungsart:
    AC
  • Bemessungsstrom (In):
    40 A
  • Bemessungsfehlerstrom:
    30 mA
  • Bedingter Bemessungskurzschlussstrom (Inc):
    10 kA
  • Bemessungs-Betriebskurzschlussausschaltvermögen (Ics):
    1 kA
  • Fehlerstromform:
    A
  • Bemessungsfrequenz (f):
    50 / 60 Hz
  • Verlustleistung:
    bei Bemessungsbedingungen pro Pol 3.2 W
  • Einspeisung:
    Beliebig
  • Elektrische Standfestigkeit:
    10000 Zyklen
  • Anzahl Pole:
    4
  • Betriebskennlinie:
    unverzögert
  • Position des N-Leiters:
    Rechts
  • Montageart:
    DIN-Schiene
  • Optionen:
    -
  • Zubehör anbaubar:
    Ja
  • Anschlussmöglichkeit:
    Sammelschiene 10 mm²
    starr 25 ... 25 mm²
    flexibel 25 ... 25 mm²
  • Bemessungsquerschnitt:
    (4 - mehrdrähtig) 0...25 mm²
    (1 - starr) 25...25 mm²

Umwelt

  • Umgebungstemperatur:
    -25...55 °C
  • Umgebungstemperatur:
    (Betrieb) -25...55 °C
  • Schutzart:
    IP2X
  • Verschmutzungsgrad:
    2
  • Schwingungsfestigkeit nach IEC 60068-2-6:
    0.1 mm or 1 g - 20 cycles at 5…150…5 Hz
  • Schockfestigkeit nach IEC 60068-2-27:
    25g / 2 shocks / 13 ms
  • RoHS Status:
    nach EU Richtlinie 2011/65/EC
  • Umweltinformationen:
    Siehe RoHS-Richtlinie

Technische Daten UL/CSA

  • Maximale Betriebsspannung UL/CSA:
    480Y / 277 V AC

Abmessungen

  • Breite in Teilungseinheiten:
    4
  • Breite des Produkts:
    0.070 m
  • Höhe des Produkts:
    0.085 m
  • Tiefe des Produkts:
    0.069 m
  • Nettogewicht:
    0.360 kg
  • Einbautiefe (t2):
    69 mm

Verpackungsinformationen

  • Menge Verpackungseinheit 1:
    Karton 1 Stück
  • Breite Verpackungseinheit 1:
    80 mm
  • Höhe Verpackungseinheit 1:
    41 mm
  • Länge Verpackungseinheit 1:
    94 mm
  • Bruttogewicht Verpackungseinheit 1:
    0.415 kg
  • EAN Verpackungseinheit 1:
    8012542783503

Bestelldaten

  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85363030
  • E-Nummer (Finnland):
    3259440
  • E-Nummer (Schweden):
    2160126
  • Herkunftsland:
    Italien (IT)

Zertifikate und Deklarationen

Beliebte Downloads

Klassifizierungen

  • ETIM 7:
    EC000003 - Fehlerstrom-Schutzschalter
  • ETIM 8:
    EC000003 - Fehlerstrom-Schutzschalter
  • EPLAN Katalogbaum:
    Elektrotechnik / Schutzeinrichtungen / Fehlerstrom-Schutzschalter
  • EPLAN Funktionsdefiniton:
    Fehlerstrom-Schutzschalter / FI-Schutzschalter, 8 Anschlüsse / FI-Schutzschalter, vierpolig 1 2 3 4 5 6 7 8
  • WEEE Kategorie:
    5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte)
  • WEEE B2C / B2B:
    B2C
  • CN8:
    85363030
  • Kennbuchstabe (elektrische Betriebsmittel):
    F

Hersteller
Waren-Nr.
2768436
Modell
2CSF204101R1400
EAN
8012542783503
Nennstrom
40 A
Eingangsspannung
230 - 400 V
Schutzschaltertyp
Fehlerstromschutzschalter
Typ
Typ A
Anzahl der Pole
4
Produktfarbe
Grau
Zertifizierung
IEC/EN 61008 UL 1053
Betriebstemperatur
-25 - 55 °C
Temperaturbereich bei Lagerung
-40 - 70 °C
Breite
70 mm
Tiefe
69 mm
Höhe
85 mm
Gewicht
360 g
Abmessungen (BxTxH)
70 x 69 x 85 mm
Verpackungsbreite
82 mm
Verpackungstiefe
96 mm
Verpackungshöhe
78 mm
Paketgewicht
403 g
Konformitätsbescheinigungen
RoHS

Energie

Nennstrom
40 A
Eingangsspannung
230 - 400 V

Merkmale

Schutzschaltertyp
Fehlerstromschutzschalter
Typ
Typ A
Anzahl der Pole
4
Produktfarbe
Grau
Zertifizierung
IEC/EN 61008 UL 1053

Betriebsbedingungen

Betriebstemperatur
-25 - 55 °C
Temperaturbereich bei Lagerung
-40 - 70 °C

Gewicht und Abmessungen

Breite
70 mm
Tiefe
69 mm
Höhe
85 mm
Gewicht
360 g
Abmessungen (BxTxH)
70 x 69 x 85 mm

Verpackungsdaten

Verpackungsbreite
82 mm
Verpackungstiefe
96 mm
Verpackungshöhe
78 mm
Paketgewicht
403 g

Technische Details

Konformitätsbescheinigungen
RoHS

Die genannten Informationen und Spezifikationen können vom Hersteller jederzeit und ohne vorherige Ankündigung geändert werden. Die Herstellerabbildungen dienen ausschließlich der Veranschaulichung. Irrtümer und Schreibfehler bleiben vorbehalten. Deutsche Bedienungsanleitungen sind in einigen Fällen ausschließlich digital verfügbar und nicht Bestandteil des Lieferumfangs. Teile des Textes wurden möglicherweise automatisiert erstellt oder maschinell übersetzt und können daher in Einzelfällen missverständlich sein.
