FNIRSI DST-210 oscilloscope

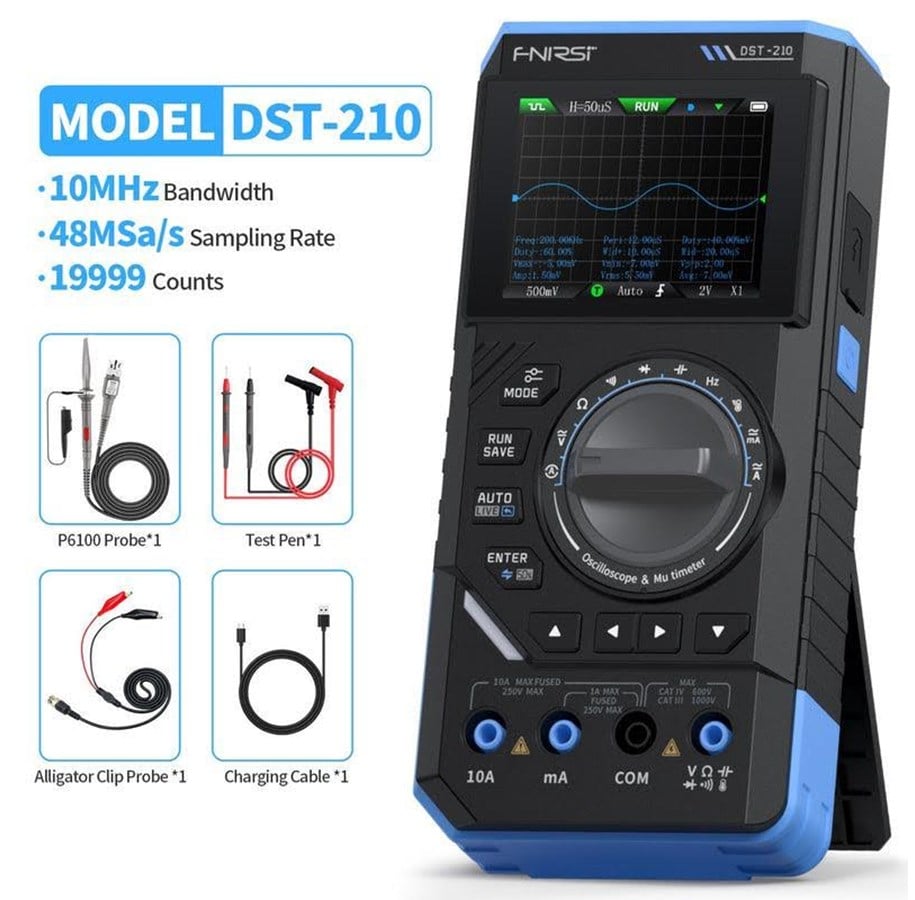

FNIRSI DST-210 3-in-1-Handmultimeter mit Oszilloskop und SigGen

Das FNIRSI DST-210 ist ein Handmultimeter der neuen Generation, das ein True-RMS-Multimeter, ein Handoszilloskop und einen DDS-Signalgenerator (SigGen) in einem mobilen Gerät vereint. Es bietet von Anfang an das, was klassischen Messgeräten fehlt: Echtzeit-Wellenformanzeige, präzise Messungen bis zu 19.999 Zählwerten, Datenprotokollierung, Trendanalyse und die Möglichkeit, Schaltkreise aktiv mit einem Testsignal zu prüfen. Es ist ein umfassendes Werkzeug für Diagnose, Service und Außendienst.

Ein echtes Handheld-Oszilloskop – volle Signalsteuerung

Das integrierte Oszilloskop mit 10 MHz Bandbreite und einer Abtastrate von 48 MSa/s ermöglicht es Ihnen, Signale mit in dieser Klasse beispielloser Detailgenauigkeit zu beobachten. Triggerfunktionen, Pegelanpassung, Auto-/Normal-/Einzelmodus sowie „Infinite Afterglow“ machen kurze Störungen, Spitzen, Einbrüche oder Jitter sofort sichtbar. Dies ist ein enormer Vorteil bei der Diagnose von Stromversorgungen, Audio, LIN-Bussen, PWM oder Automobilelektronik.

DDS-Generator für den Test aktiver Schaltungen

Der DST-210 ist mit einem DDS-Signalgenerator ausgestattet, der 13 Wellenformtypen unterstützt (darunterSinus, Rechteck, Sägezahn, Halbwelle, Schritt). Der Frequenzbereich von 0–50 kHz, die Amplitude von 0,1–3,0 V und der einstellbare Tastgrad von 0–100 % ermöglichen es Ihnen, Verstärker zu testen, Filter abzustimmen, PWM zu simulieren und das Schaltungsverhalten ohne zusätzliche Geräte zu überprüfen. Ein Gerät – volle Kontrolle über das Signal.

True-RMS-Multimeter – Vertrauen in jede Messung

Als vollwertiges True-RMS-Multimeter misst das DST-210 Wechselstrom- und Gleichstromspannung und -strom, Widerstand, Kapazität, Frequenz, Temperatur, Dioden und Durchgang. Es unterstützt Live/Wire (schnelle Phasenerkennung), Data Hold, den Automatikmodus und einen intelligenten Durchbrennschutz. Das Ergebnis sind genaue, stabile und sichere Messungen – selbst bei verzerrten Wellenformen.

Ein Diagramm statt Vermutungen – sehen Sie, wie sich das Signal im Laufe der Zeit verändert

Der Kurvenmodus und die Datenerfassungsfunktion ermöglichen es Ihnen, Wertveränderungen im Zeitverlauf in Form eines Diagramms zu speichern und darzustellen. So lassen sich Instabilitäten, Schwankungen, Spannungsabfälle oder Probleme, die nur kurzzeitig auftreten, leicht erkennen. Dieses Tool ist für reale Probleme konzipiert, nicht für Laborideale.

Halten Sie einen Bruchteil einer Sekunde fest und analysieren Sie ihn in aller Ruhe mit der HOLD-Taste

Mit der Waveform-Hold-Funktion können Sie die Wellenform in einem entscheidenden Moment „einfrieren“, und die Datenaufzeichnung ermöglicht eine spätere Analyse oder einen Export. Wenn ein Fehler nur einen Bruchteil einer Sekunde dauert, hält das DST-210 ihn an und zeigt ihn an. Weniger Stress, schnellere Schlussfolgerungen, effektivere Reparaturen.

Gut lesbares Display unter allen Bedingungen

Das helle 2,8-Zoll-TFT-Farbdisplay bietet zwei Modi: Tagesmodus (schwarz auf weiß) und Nachtmodus, sodass das Gerät bei voller Sonneneinstrahlung, nachts oder in Schaltschränken gut lesbar bleibt. Große Ziffern, Grafiken, MIN/MAX- und RMS-Anzeigen – alles auf einen Blick erkennbar.

Leistung und Mobilität ohne Kompromisse

Der integrierte 3000-mAh-Akku, der über USB-C aufgeladen wird, sorgt für eine lange Betriebsdauer und hohen Bedienkomfort. Die programmierbare Abschaltautomatik (15/30/60 Min.) spart Energie, und eine robuste Silikonhülle schützt das Gerät vor Stößen und den Bedingungen in der Werkstatt. Dieses Gerät ist bereit für den Einsatz vor Ort.

Durchdachte Ergonomie und klassische Bedienung

Der ikonische Funktionsknopf in Kombination mit einer modernen Benutzeroberfläche sorgt für eine schnelle und intuitive Bedienung. Automatische Bereichsauswahl, logische Menüs und physische Tasten geben Ihnen volle Kontrolle, selbst wenn Sie Arbeitshandschuhe tragen. Es ist eine Kombination aus klassischem Design und moderner Elektronik.

Im Lieferumfang enthalten:

• FNIRSI DST-210
• P6100-Oszilloskop-Messspitze
• Messleitungen
• Messspitze mit Krokodilklemmen
• USB-Kabel
• Bedienungsanleitung
